Холодные потолки Clina

Проектируем, поставляем и устанавливаем систему холодных потолков Clina в России с 2004 г.

Мы - официальный представитель немецкого завода по производству капиллярных матов для холодных потолков Clina Heiz- und Kuhlelemente GmbH в РФ.

Система холодных потолков - это бесшумное лучистое кондиционирование скрыто встроенными в поверхности помещений капиллярными матами из тонких полипропиленовых трубок с циркулирующей в них охлаждаемой чиллером или тепловым насосом водой.

При циркуляции подогреваемой воды холодные потолки работают как комфортное и скрытое лучистое отопление.

Сравнение системы холодных потолков и привычных кондиционеров

Воздушные кондиционеры, такие как сплиты, фанкойлы, vrv vrf системы, центральное кондиционирование и охлаждающие балки заметно уступают охлаждающим потолкам по
• комфорту создаваемого микроклимата
• совместимости с дизайном
• экономичности и простоте в эксплуатации.

Система Холодный Потолок Clina свободна от недостатков воздушных кондиционеров, которые
• дуют
• шумят
• пересушивают воздух
• охлаждают неравномерно
• накапливают и разносят пыль
• размножают и распространяют бактерии
• требуют регулярной очистки внутренних блоков с их частичной разборкой в жилых комнатах
• повреждают отделку при протечках из трубок отвода конденсата
• понижают высоту комнат
• не вписываются в дизайн их внутренние блоки, решетки и лючки

Преимущества системы холодных потолков Clina над воздушным кондиционированием

Комфорт объектов с поверхностным охлаждением

Охлаждающие потолки работают совершенно бесшумно, дают ощущение "прохлады каменного замка", ощущение прохлады без воздушных потоков. Прямое лучистое поглощение тепла от солнечного света, людей, оборудования дает 75% мощности охлаждения и 25% дает воздушная конвекция, когда охлажденный воздух медленно и равномерно опускается, а теплый поднимается наверх.

Такая комбинация лучистой и воздушной мощности охлаждения идеальна для регуляции теплового баланса человека. Поэтому на объектах с охлаждающими потолками люди чувствуют себя гораздо комфортнее, не болеют, лучше отдыхают и продуктивнее работают. Комфорт обеспечивают большие охлажденные поверхности, поглощающие излучаемое поверхностями помещения тепло, капиллярные маты занимают в среднем 85% от общей площади охлаждаемого помещения.

Что бы понять природу комфортности поверхностного охлаждения, обсудим, от чего зависит наш тепловой комфорт. ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» определяет ощущаемую температура как среднюю величину от значений температуры воздуха и температуры поверхностей. Воздух 20 °C плюс поверхности 24 °C дают ощущаемую температуру 22 °C. Так работает воздушное кондиционирование. Комбинацию поверхностей 19 °C и температуры воздуха 25 °C мы будем ощущать как 22 °C . Так работает лучистое кондиционирование. Прохладные окружающие поверхности и не выхоложенный воздух дают максимальный тепловой комфорт в охлаждаемом помещении.

Вернемся к ощущениям. В автомобиле, когда в лицо светит солнце и кондиционер работает на максимум, воздух выхоложен и вроде не жарко, но и не совсем комфортно. Это комфорт воздушного кондиционера. На что похожи ощущения при лучистом кондиционировании? Что в природе имеет низкую лучистую температуру? Это безоблачное небо. В прогретом воздухе летнего безоблачного вечера на улице после захода солнца становится свежо и комфортно благодаря низкой лучистой температуре неба.

Пример из нашей работы. Запускаем охлаждение в жару, на объекте 30 °C. Через 20 мин рабочие поверхности охладились до 18 °C, Присутствующий при запуске Заказчик сказал, что стало прохладно, хотя воздух еще не достиг заданной температуры.

Мы чувствуем прохладу лучистого охлаждения открытыми частями тела, лицом и ладонями, что дает ощущение свежести. Капиллярные маты, встроенные в поверхности помещения, с циркулирующей подогреваемой или охлаждаемой водой, увеличивают комфортный диапазон температуры воздуха как при охлаждении, так и при отоплении, давая, тем самым, ощущение стабильности теплового комфорта.

Минимальная тепловая инерция за счет тонкого слоя отделки от 8мм помогает поддерживать заданную температуру при быстрых изменениях теплопоступлений с высокой точностью и равномерностью.

Польза для здоровья системы холодных потолков

Отсутствие в доме шума, гула и вибраций, вредных бактерий, которые размножаются в кондиционерах. Жизнь без простуд, сквозняков, циркуляции пыли и сухого воздуха.

Архитектурный дизайн и применение охлаждающих потолков

Скрытые под отделкой капиллярные маты гибко вписывается в архитектурные решения при проектировании квартиры, дома или офиса, капилляры раздвигаются и огибают светильники, акустические колонки, пожарные датчики, видеонаблюдение, вентиляционные диффузоры и решетки и прочую инженерию, встраиваются в сложные, многоуровневые, выпуклые или вогнутые поверхности.

Размеры капиллярных матов Clina определяются при проектировании, затем индивидуально изготавливаются на заводе в Германии.

Система холодных потолков не требует наличия лючков и решеток, все обслуживаемое оборудование выносится в техническое помещение. Для 100м² квартиры это ниша В х Ш х Г 1200 х 600 х 200 мм.

Капиллярный мат 100 см шириной раздвигаются для светильников и других элементов до 50 см., гнется с радиусом 5 см и устанавливаются на выпуклые и вогнутые поверхности. Капиллярные маты холодных потолков, встраиваются в слой штукатурки 8-12 мм и прекрасно подходят для реконструкции объектов. Имеют низкий вес (870 г/м²) и малый объем заполнения водой, не более 410 мл/м².

Система холодных потолков не требуют дополнительного места в запотолочном пространстве как фанкойлы и позволяет уменьшить сечения воздуховодов вентиляции при центральном кондиционировании, давая дополнительный этаж на каждые 5-7 этажей проектируемого объекта или более высокие в чистовой отделке помещения при заданной максимальной высотной отметке здания.

Регулирование холодных потолков

Охлаждающие потолки способны поддерживать различную результирующую температуру для разных зон опенспейс, за счет этого обеспечивать одинаковый комфорт рабочих мест в зонах с высокой и низкой солнечной радиацией.

Управляется комнатными регуляторами Clina и регуляторами других производителей, или интегрируется в «умный дом».

Охлаждающие потолки и отопление

Система холодных потолков превращается в полноценное отопление, намного более комфортное, чем теплый пол в режиме отопления, или работает совместно с радиаторами и конвекторами, позволяя использовать конвекторы без вентиляторов и тем самым избежать шума и циркуляции пыли, понизить температурный график подачи воды в радиаторы в самые морозы, что актуально в деревянных домах, обеспечить более равномерный и стабильный тепловой комфорт. При наличии радиаторного отопления, в межсезонье комфортнее использовать лучистое отопление. Источником тепла будут котел , центральное отопление или тепловой насос

Система холодных потолков и энергосбережение

Охлаждающие потолки уменьшают операционные издержки и увеличивает общую энергоэффективность кондиционирования и отопления, экономят расход электроэнергии. Экономия достигается за счет отсутствия излишней конденсации на фанкойлах или внутренних блоках и меньшего потребления электроэнергии водяными циркуляционными насосами чем воздушными вентиляторами той же холодильной мощности.

Теплые холодные потолки на основе капиллярных матов максимально энергоэффективны с тепловыми насосами, так как охлаждают водой 16 °C и отапливают водой 32 °C, что невозможно с другими видами теплообменников.

Надежность плюс экологичность холодных потолков

Срок службы капиллярных матов 50 лет, они испытываются на заводе в Германии давлением 20 атмосфер, рабочее давление в установленных холодных потолках 2 атмосферы, что дает 10-кратный запас по рабочему давлению. Изготовлены из полипропилена, экологичного материала, разрешенного в пищевой промышленности, обладают высокой механической прочностью.

Обслуживание охлаждающих потолков

Не нужен доступ для обслуживания в охлаждаемые жилые зоны, нужна проверка давления в начале сезона, не требует расходных материалов для регулярной замены, имеет низкую стоимость обслуживания, .

Что учесть перед применением системы холодных потолков

Для источников холода, чиллера или теплового насоса, требуется место для наружной установки. В многоквартирном доме подойдет крыша дома, технический балкон или специальная шахта для установки наружного блока, не подойдет корзина для наружного блока кондиционера на фасаде здания. Чиллер минимального размера способен обеспечить холодом квартиру в 100 м².

Наличие центрального чиллера в здании является существенным плюсом при принятии решения о применении системы холодных потолков.

Для совместной работы с приточно-вытяжной вентиляцией потребуется модуль охлаждения приточного воздуха в вентиляционной установке. В жаркую погоду подаваемый воздух охлаждается до комфортных 22-24 °C, теплопоступления на объекте снимаются Холодными потолками. Для осушения и дополнительного охлаждения применяются конвекционные шкафы Clina

Потребуются исходные данные для проектирования, архитектурные планы, проекты освещения и вентиляции. Проектирование системы холодных потолков включает расчет теплопоступлений, раскладку и обвязку капиллярных матов, прокладку трасс, обвязку коллекторов и узла с гидравлическим расчетом, расстановку датчиков точки росы, расчет трассы до чиллера и подбор теплообменников, насосов и 3х-ходовых кранов. Мы регулярно сталкиваемся с проектами, требующими переделки. Грамотный проект системы холодных потолков необходим для успешной реализации решения.

Холодные потолки применение

Охлаждающие потолки Clina применяют там, где самые высокие требования к микроклимату и тепловому комфорту, отсутствию сквозняков и перемещению пыли, абсолютной тишине при работе и скрытости элементов. Дополнительными плюсами будут максимальная высота помещений в чистовой отделке, дизайн без внутренних блоков, лючков и решеток, минимальная стоимость эксплуатации и энергосбережение.

Система холодных потолков применяется для кондиционирования и отопления, везде, где требуется поддержание особого микроклимата или решающее значение имеет комфортное самочувствие человека:
• квартиры
• загородные дома
• винные погреба
• офисы
• торговля
• предприятия общественного питания
• детские и образовательные учреждения
• лечебные и оздоровительные учреждения
• экспозиционные, выставочные и концертные залы, хранилища предметов искусства
• производства с особыми требованиями к микроклимату и тишине - "чистые" производства, звукозаписывающие студии и т.д.

Система охлаждающих потолков 2в1 кондиционирования и отопления от Clina применяется более 40 лет как при новом строительстве, так и при реконструкции. В Европе охлаждающие потолки Clina успешно работают в Рейхстаге, офисах Ernst&Young, Patek Philippe, Nokia, Lufthansa, Braun и прочих. В России наши решения работают в офисах Яндекса, Роснефти, Газпрома и других компаний, в загородных домах и квартирах.

Монтаж системы холодных потолков

Монтаж начинается на объекте после установки стен и до работ по монтажу потолочного каркаса. На первом этапе монтируются трассы трубопроводов, коллектора, насос, теплообменник и черновая автоматика. На втором этапе, вместе с гипсокартоном монтируются капиллярные маты. На финальном этапе, устанавливается чиллер, автоматика, производятся пусконаладочные работы.

Охлаждающие потолки где применять и где не применять

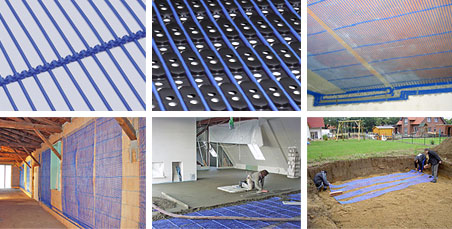

Капиллярные маты состоят из тонких трубок диаметром 3.4 мм или 4.3 мм, расположенными с шагом трубок 10 мм или 20 мм, могут быть скрыты за гипсокартоном до 12 мм, оштукатурены слоем 8-12 мм на бетоне или на гипсокартоне, уложены в слой клея 8мм под плитку, уложены в тонкую стяжку 45 мм, встроены в металлические кассеты с перфорацией или без, расположены за грильято, реечными, кубическими или другой отделкой с живым сечением от 25%, или расположены открытым способом без отделки.

Из капиллярных матов в 5-7 слоев собираются Конвекционные шкафы для винных комнат от 5 м² или для дополнительной мощности охлаждения и уменьшения влажности. Конвекционные шкафы используются при кондиционировании гостиничных номеров. Размеры конвекционных шкафов определяются конкретной задачей, средний размер для жилых помещений В х Ш х Г 2500 х 1000 х 200 мм, устанавливаются в нишу глубиной 250 мм

Капиллярные маты применяются в хаммамах для подогрева сидений и стен, в снеготаянии для подогрева ступеней, террас, отмостки и эксплуатируемой кровли, устанавливаются в плиточный клей.

Применение капиллярных матов в теплых полах оправдано, когда необходима минимально возможная инерционность теплых полов, есть задача уложить теплые водяные полы в клей плитки, требуется установить водяные теплые полы без дополнительной нагрузки на перекрытия, при недостаточной высоте помещений или при реконструкции здания.

Капиллярные маты НЕ могут быть расположены за натяжными потолками, за отделкой деревом.

Система холодных потолков Clina и Природа.

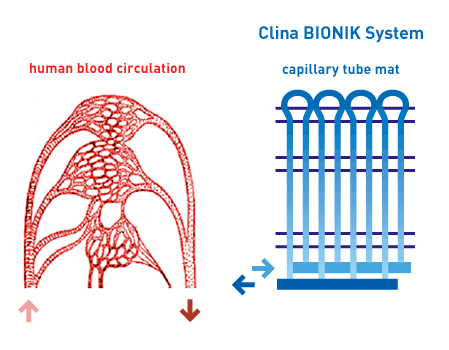

Система холодных потолков подсказана нам самой Природой. На рисунке изображена схема циркуляции крови человека и капиллярные маты. В обоих случаях мы имеем разделение потока на многочисленные параллельно соединенные капилляры. Скорость потока в кровеносных сосудах и тонких трубках капиллярных матов имеет один порядок и находится в диапазоне 0.05 м/с до 0.2 м/с
